Blenderで平安時代の冠を作る

カテゴリー:
制作
0
0

原稿用に冠の3dモデルをつくりました。

私はなんとかこれが作れる程度のBlenderぢからです。


以下の記事はManiakey.homes上で唸りながら経過をアップロードしていたものをそれっぽくまとめたものになります。


使用したソフトウェア

  • Blender — モデリング

  • CLIP STUDIO MODELER — クリスタ素材化用

  • CLIP STUDIO PAINT EX — 下絵作りや素材の仕上がり確認


下絵を雑に作る

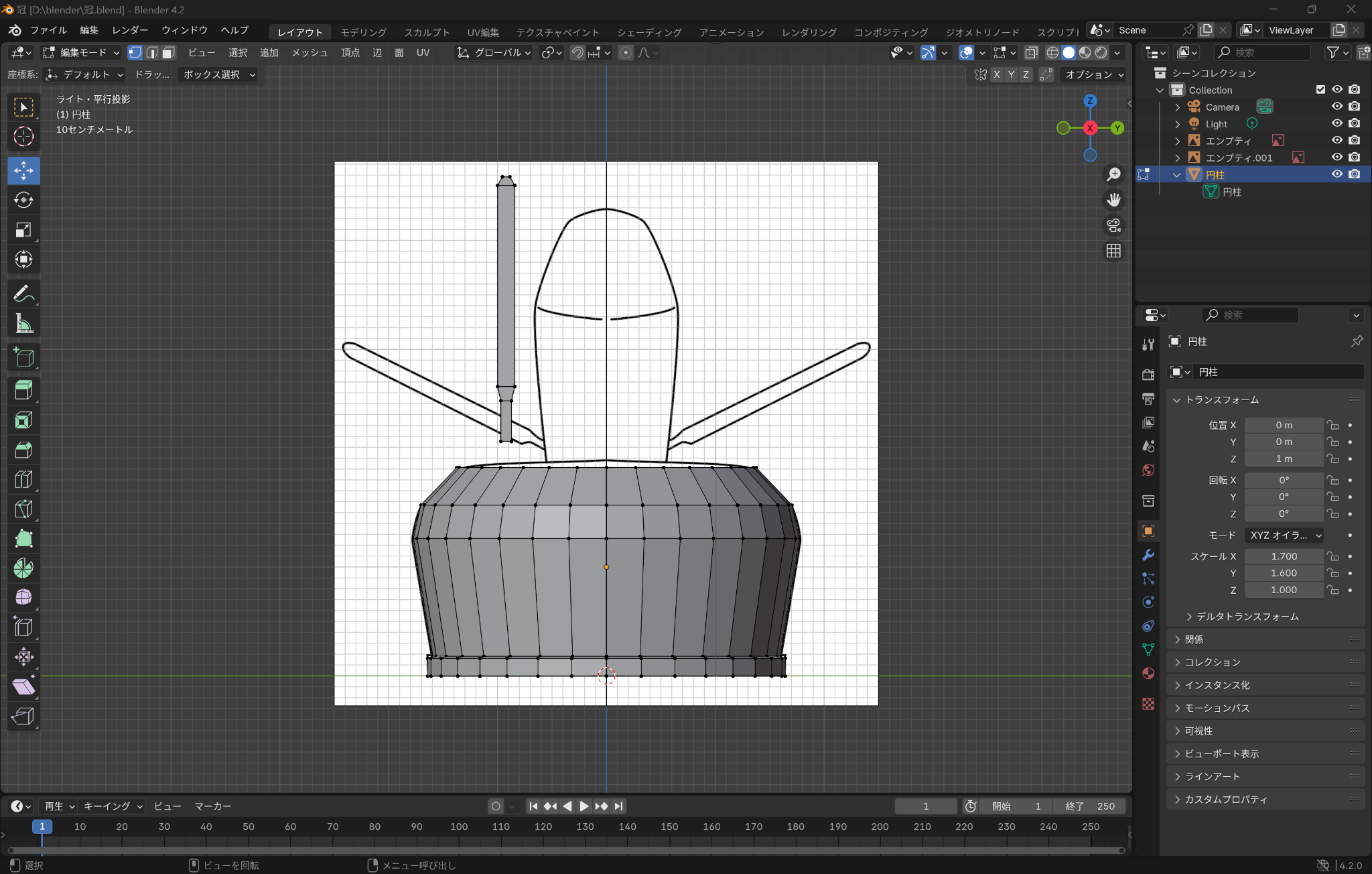

▲正面図を貼った状態


CLIP STUDIO PAINTで正面図と側面図を一枚ずつ作ります。

貼りたい軸に視点を合わせて、エクスプローラーからドラッグ&ドロップ。


もちろん下絵のプロポーションは適当なので、『光る君へ』のインスタから形状を探ります。

手持ちの資料群には自分が作りたいものの図が少なく、色々な角度から見れるインスタを中心に参考にしました。


元からある図形からどうにか組み上げる

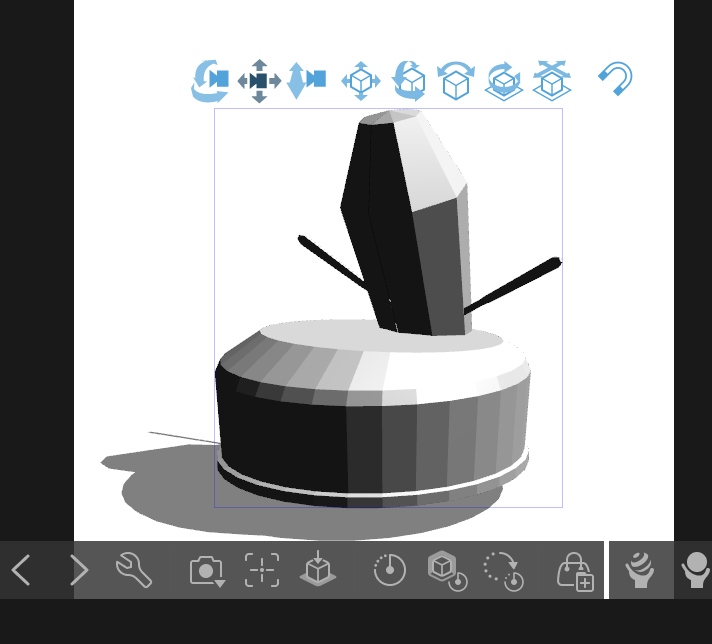

▲とりあえずクリスタに入れてみた


とにかく最初は「アタリ程度でいいや!」という気持ちだったので、プロポーションがある程度正確な野暮ったい3dモデルに着地しました。

土曜の朝から夜までやってこれです。blender初心者の限界。

髷を格納する部分がうーん…となったので、翌日修正することにしました。


上の部分を変える

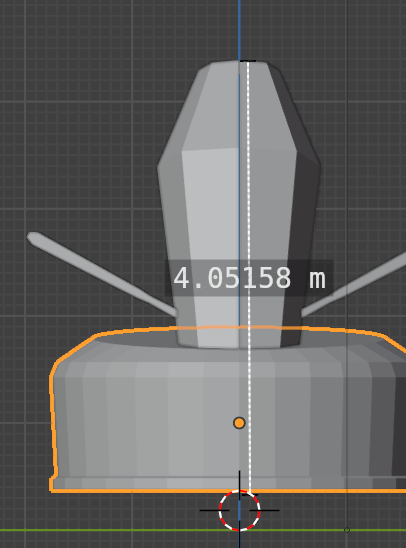

▲全長4メートルもある冠


寸法を直しつつ、メッシュを一枚一枚貼って作り直すことにしました。

クリスタ側でスケールをいじれるので、寸法は別にそのままでもいいのですが、頭部モデルにはめて使いたいので小回りの効く実寸に直しました。

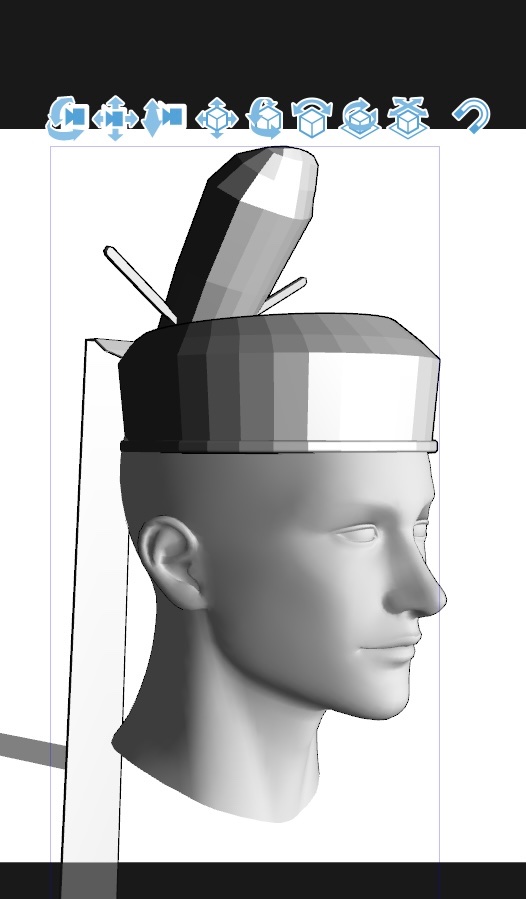

▲クリスタのカスタマイズした頭部モデルに冠を被せた様子


巻纓を作るよ

立体物の巻き方わからない‼️

ググったらなんとかファイアーのカーブで曲げられるらしいと知りました。

ベジェで曲げるためのレールみたいなのを作り、纓を流し込みます。

分割数が少なくてガックンガックンになったのでループカットを使ってかなり細かく分割しました。

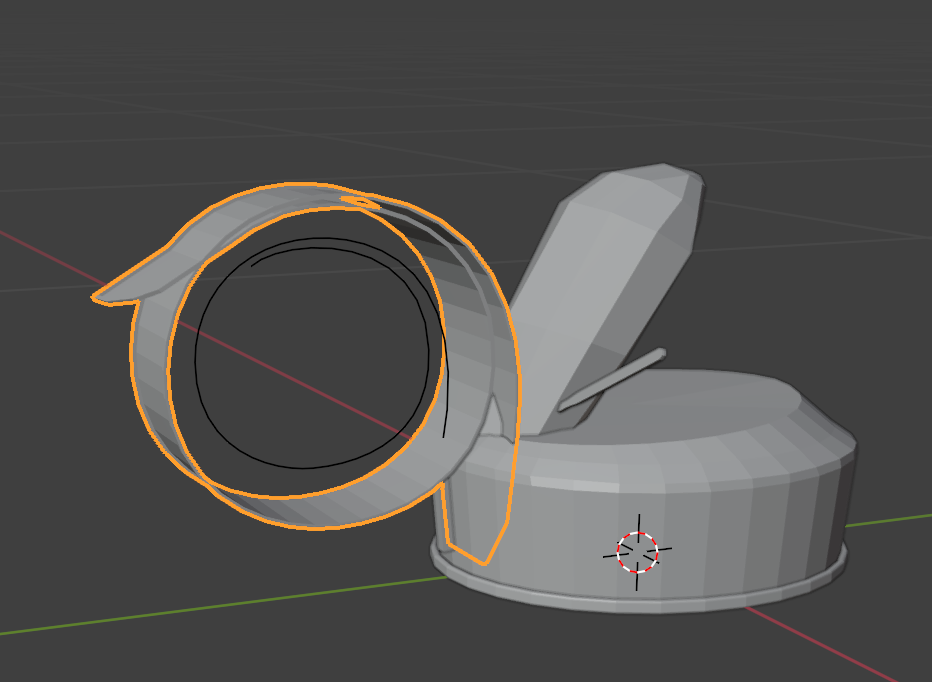

▲よく見ると巻き方が逆


ベジェの線の方向で流し込む方向が変わるらしく、想定とは反対になったので方向を反転させます。

方向を反転させるとうまいこと巻いてくれたので、夾木っぽいただの立方体をいい感じに添えときます。

垂纓も同じようにベジェを利用して曲げました。便利。


纓の足(?)をより丸く

纓の下部の半円がちょっと角張りすぎかもな…になったので、改めて作り直す。

そしてついでに纓をコピーして二重にしておきます。(クリスタ上で見た時には綺麗に二重に見えません!残念!)


完成

▲最終的な完成品(巻纓冠)


Objでそれぞれ書き出して、クリスタモデラーで取り込み、ごちゃごちゃ設定し、レイアウトで簡単に切り替えられるようにしました。

blenderの総プレイ時間が40時間にしては上手くできたんじゃないでしょうか!


と思いきや…

ついでに細纓と緌のアタリ用の半円を追加することにしました。

褐衣の武官を描こうと思っていたのを忘れていた。

細纓はベジェ曲線にそのまま肉付けできるやつで作りました。


▲左から細纓、巻纓、垂纓


上の図は3Dレイヤーをそのままラスタライズしたものです。

LT変換ではそれなりの線を抽出できます。


これで本当に原稿の進みが良くなるのでしょうか…

自分の中で描くのが難しかったのが冠だったので、多少は楽になることを期待…。頼んだぞ…。

でもこうなると平胡簶とか…袍の襟元のモデルとか欲しくなるんですよね…。


原稿が進み次第、クリスタアセットで無料公開しようと思います。

その時にはCLIPPYください…!


追記 — 2024/07/24

CLIP STUDIO ASSETSで素材として公開しました!

無償素材です。

https://assets.clip-studio.com/ja-jp/detail?id=2101599
